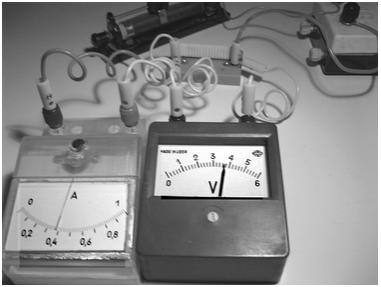

№ 13 Для исследования зависимости силы тока, протекающего через проволочный резистор, от напряжения на нем была собрана электрическая цепь, представленная на фотографии.

Насколько необходимо увеличить напряжение для увеличения силы тока на 0,22 А?

1) 1,1 В
2) 2,2 В
3) 3,3 В
4) 4,4 В

№ 14 Два резистора включены в электрическую цепь последовательно. Как соотносятся показания вольтметров, изображенных на схеме?

1) U1 = 2U2
2) U1 = 4U2
3) U1= 1/4 U2
4) U1= 1/2 U2

№ 15 Две проволоки одинаковой длины из одного и того же материала включены последовательно в электрическую цепь. Сечение первой проволоки в 3 раза больше сечения второй. Количество теплоты, выделяемое в единицу времени в первой проволоке,

1) в 3 раза больше, чем во второй
2) в 3 раза меньше, чем во второй
3) в 9 раза больше, чем во второй
4) в √3 раз меньше, чем во второй

№ 16 Два легких одинаковых шарика подвешены на шелковых нитях. Шарики зарядили разноименными зарядами. На каком из рисунков изображены эти шарики?

1) А
2) Б
3) В
4) Б и В
