№ 9 По двум тонким прямым проводникам, параллельным друг другу, текут одинаковые токи i (см. рисунок), направление которых указано стрелками. Как направлен вектор индукции создаваемого ими магнитного поля в точке D?

1) вверх ­↑
2) к нам ¤
3) от нас Ä
4) вниз ↓

№ 10 При попадании солнечного света на капли дождя образуется радуга. Это объясняется тем, что белый свет состоит из электромагнитных волн с разной длиной волны, которые каплями воды по-разному

1) поглощаются
2) отражаются
3) поляризуются
4) преломляются

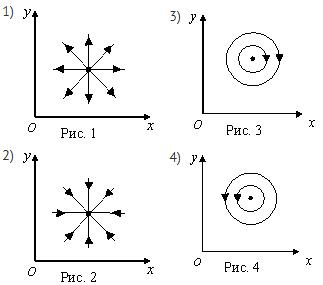

№ 11 При подключении проводника к полюсам гальванического элемента на поверхности проводника появляются заряды: положительные вблизи положительного полюса, отрицательные вблизи отрицательного полюса – и возникает электрический ток. Заряды на поверхности проводника создают в пространстве электрическое поле, а ток – магнитное поле. Проводник, подключённый к гальваническому элементу, проходит через отверстие в доске. На рисунках 1–4 при помощи силовых линий (линий поля) изображены электрическое и магнитное поля, создаваемые проводником (вид сверху).

Установите соответствие между видами поля и рисунками, изображающими силовые линии.

К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры.

ВИДЫ ПОЛЯ
А) электрическое поле
Б) магнитное поле

ИЗОБРАЖЕНИЯ СИЛОВЫХ ЛИНИЙ

№ 12 При освещении одной и той же дифракционной решётки монохроматическим светом на экране, установленном за ней, возникает дифракционная картина, состоящая из светлых линий на тёмном фоне.

В первом опыте расстояние между светлыми линиями оказалось больше, чем во втором, а во втором больше, чем в третьем.

В каком случае правильно указана возможная последовательность цветов монохроматического света, которым освещалась решётка?

1) 1 – красный 2 – жёлтый 3 – зелёный
2) 1 – красный 2 – зелёный 3 – жёлтый
3) 1 – жёлтый 2 – красный 3 – зелёный
4) 1 – зелёный 2 – жёлтый 3 – красный
