№ 49 На рисунке изображены три пары одинаковых легких шариков, заряды которых равны по модулю. Шарики подвешены на шелковых нитях. Знак заряда одного из шариков каждой пары указан на рисунке. В каком(-их) случае(-ях) заряд другого шарика положителен?

1) только А
2) Б и В
3) только Б
4) А и В

№ 50 На рисунке приведена фотография электрической цепи, собранной учеником для исследования зависимости силы тока, проходящего через резистор, от напряжения на нем. Для того чтобы через резистор протекал ток силой 1 А, напряжение на нем должно быть равно

1) 0,2 В
2) 3,4 В
3) 5,7 В
4) 7,6 В

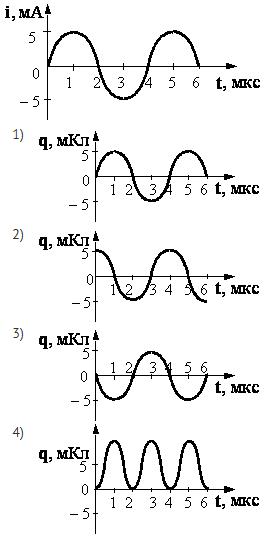

№ 51 На рисунке приведен график зависимости силы тока от времени в колебательном контуре. На каком из графиков правильно показан процесс изменения заряда конденсатора?

№ 52 На рисунке показан ход светового луча через стеклянную пластину, находящуюся в воздухе. Точка O – центр окружности.
