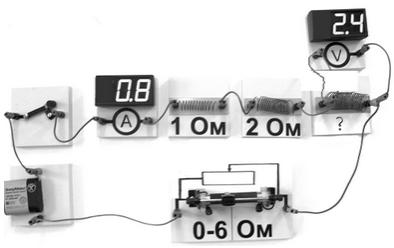

№ 141 На фотографии изображена электрическая цепь, состоящая из резистора, реостата, ключа, цифровых вольтметра, подключенного к батарее, и амперметра.

Составьте принципиальную электрическую схему этой цепи, и, используя законы постоянного тока, объясните, как изменятся (увеличится или уменьшится) сила тока в цепи и напряжение на батарее при перемещении движка реостата в крайнее правое положение.

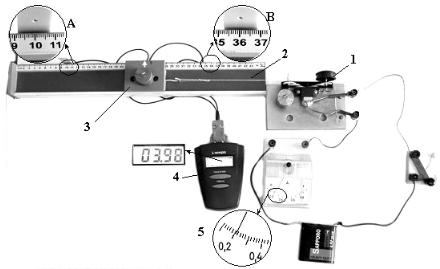

№ 142 На фотографии представлена установка, в которой электродвигатель (1) с помощью нити (2) равномерно перемещает каретку (3) вдоль направляющей горизонтальной линейки. При прохождении каретки мимо датчика А секундомер (4) включается, а после прохождения каретки мимо датчика В – выключается. Показания секундомера после прохождения датчика В показаны на дисплее рядом с секундомером. Сила трения скольжения каретки по направляющей была измерена с помощью динамометра. Она оказалась равной 0,4 Н. Чему равно напряжение на двигателе, если при силе тока, зафиксированной амперметром (5), работа силы упругости нити составляет 5% от работы источника тока во внешней цепи?

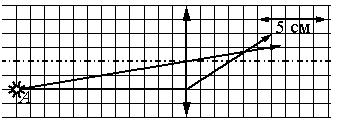

№ 143 На рисунке показан ход лучей от точечного источника света А через тонкую линзу.

Какова приблизительно оптическая сила этой линзы?

1) –33,3 дптр
2) 7,7 дптр
3) 25,0 дптр
4) 33,3 дптр

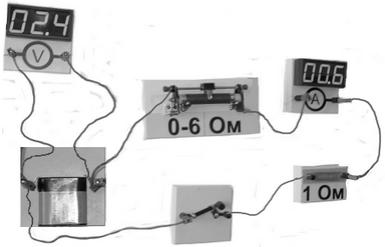

№ 144 На фотографии представлена электрическая цепь. Показания вольтметра даны в вольтах, амперметра – в амперах.

Чему равно сопротивление неизвестного резистора? Вольтметр и амперметр считать идеальными.

1) 1 Ом
2) 2 Ом
3) 3 Ом
4) 4 Ом
