№ 21 На графике представлены результаты измерения напряжения на концах участка AB цепи постоянного тока, состоящей из двух последовательно соединённых резисторов, при различных значениях сопротивления резистора R₂ и неизменной силе тока I (см. рисунок).

С учётом погрешностей измерений (ΔR = ±1 Ом, ΔU = ± 0,2 В) найдите ожидаемое напряжение на концах участка цепи АВ при R₂ = 50 Ом.

1) 3,5 В
2) 4 В
3) 4,5 В
4) 5,5 В

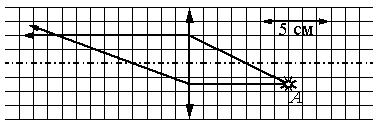

№ 22 На рисунке показан ход лучей от точечного источника света А через тонкую линзу. Какова оптическая сила этой линзы?

1) 10,5 дптр
2) 25,0 дптр
3) –25,0 дптр
4) 14,3 дптр

№ 23 На рисунке показан участок цепи постоянного тока. Каково сопротивление этого участка, если r = 1 Ом?

1) 7 Ом
2) 2,5 Ом
3) 2 Ом
4) 3 Ом

№ 24 Напряжение на клеммах конденсатора в колебательном контуре меняется с течением времени согласно графику на рисунке. Какое преобразование энергии происходит в контуре в промежутке от 2·10^–3 с до 3·10^–3 с?

1) энергия магнитного поля катушки уменьшается от максимального значения до 0
2) энергия магнитного поля катушки преобразуется в энергию электрического поля конденсатора
3) энергия электрического поля конденсатора увеличивается до максимального значения
4) энергия электрического поля конденсатора преобразуется в энергию магнитного поля катушки
