№ 89 На рисунке показана электрическая цепь, содержащая источник напряжения (с внутренним сопротивлением), два резистора, конденсатор, ключ К, а также амперметр и идеальный вольтметр. Как изменятся показания амперметра и вольтметра в результате замыкания ключа К? Ответ поясните, указав, какие физические явления и закономерности вы использовали для объяснения.

№ 90 На рисунке приведен график зависимости силы тока i в катушке индуктивности от времени t. Модуль ЭДС самоиндукции принимает наименьшее значение в промежутке времени

1) (0 – 1) с
2) (1 – 5) с
3) (5 – 6) с
4) (6 – 8) с

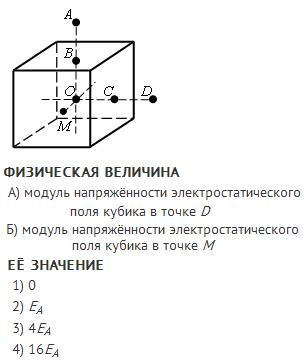

№ 91 На неподвижном проводящем уединенном кубике находится заряд Q. Точка O – центр кубика, точки B и C – центры его граней, AB = OB, CD = OC, OM=OB/2. Модуль напряженности электростатического поля заряда Q в точке A равен EA. Чему равен модуль напряженности электростатического поля заряда Q в точке D и точке M?

Установите соответствие между физическими величинами и их значениями.

К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами.

№ 92 На рисунке представлено расположение двух неподвижных точечных электрических зарядов: –q и +q ( q>0 ). В точке А

1) вектор напряжённости суммарного электрического поля этих зарядов направлен по стрелке 1
2) вектор напряжённости суммарного электрического поля этих зарядов направлен по стрелке 2
3) напряжённость поля равна нулю
4) направление вектора напряжённости поля зависит от знака пробного заряда, помещаемого в эту точку
