№ 93 На рисунке изображён результат экспериментального исследования зависимости силы тока от напряжения на лампе накаливания. Две такие лампы соединили последовательно и подключили к аккумулятору напряжением 12 В. Какова приблизительно суммарная мощность, потребляемая этими лампами?

1) Р = 3 Вт
2) Р = 5 Вт
3) Р = 6 Вт
4) Р = 10 Вт

№ 94 Непрозрачный круг освещается точечным источником света и отбрасывает круглую тень на экран. Определите диаметр тени, если диаметр круга 0,1 м. Расстояние от источника света до круга в 3 раза меньше, чем расстояние до экрана.

1) 0,03 м
2) 0,1 м
3) 0,3 м
4) 3 м

№ 95 На рисунке приведен график зависимости силы тока от времени в электрической цепи, индуктивность которой 1 мГн. Определите модуль среднего значения ЭДС самоиндукции в интервале времени от 10 до 15 с.

1) 2 мкВ
2) 3 мкВ
3) 5 мкВ
4) 0

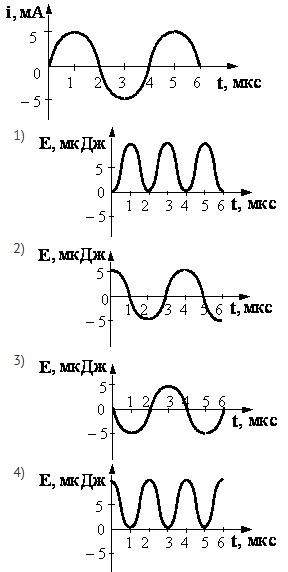

№ 96 На рисунке приведен график зависимости силы тока от времени в колебательном контуре. На каком из графиков правильно показан процесс изменения энергии электрического поля конденсатора?
